GEBRAUCHT UND GUT: „MTE Hochleistungs-Bettfräsmaschine, Typ KT 4700“

Technische Daten:

  • Typ: Hochleistungs-Bettfräsmaschine
  • Hersteller: MTE
  • Bezeichnung: KT 4700
  • Baujahr: 2017

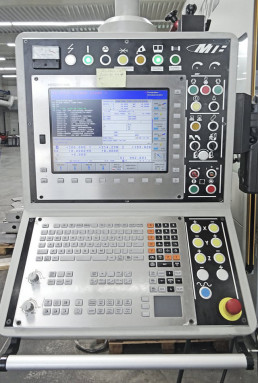

  • Steuerung:  Heidenhain iTNC530, 19“ Flachbildschirm, inkl. Heidenhain Kollisionsüberwachung (DCM System)
  • Verfahrwege:
    • X-Achse: 4500 mm
    • Horizontalachse: 1500 mm
    • Vertikalachse: 1500 mm
  • Aufspanntisch/Spannfläche mit NC Drehtisch: 4700 x 1400 mm
  • Technische Daten:

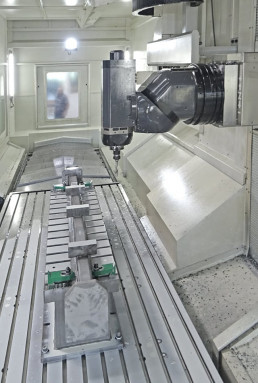

    • Automatischer simultan Fräskopf
    • Bauweise: diagonal schwenkbar in 2 Ebenen A- und C-Achse
    • Drehzahlbereich: 0 – 12.000 U/min (100%ED)
    • Schwenkwinkel: C-Achse +/- 360° stufenlos A-Achse +/- 110° stufenlos
    • Schwenkgeschwindigkeit: 360°/s
    • Schwenkmoment: 1.200 Nm
    • Klemmmoment: 4.000 Nm
    • Werkzeugaufnahme: HSK 100-A100
  • Motor:
    • Antrieb Motorspindel: Cytec
    • Antriebsleistung max: 34 KW
    • Drehmoment max: 170 Nm (100% ED) (220 Nm S6)
    • Drehzahlregelung: stufenlos
  • Achsantriebe/Achsvorschübe:
    • Achsantriebsmotoren: Fabrikat Heidenhain (digitale Antriebe)
    • Eilgang max.: (X/Y/Z -Achse) 25.000 mm/min
    • Arbeitsvorschub max.: (X/Y/Z -Achse) 15.000 mm/min
    • Mittlere Beschleunigung max.: 2 m/s²
    • Vorschubskraft max.: (X/Y/Z- Achse) 26.000 N
  • Aufspanntisch/Tischfläche:
    • Anzahl T-Nuten: 8
    • Größe T-Nuten: 22 mm H12
    • Referenz Nut: 22 mm H 7
    • T-Nutenabstand: 160 mm
  • Gewicht der Maschine: 39.100 kg
  • BESONDERHEITEN:

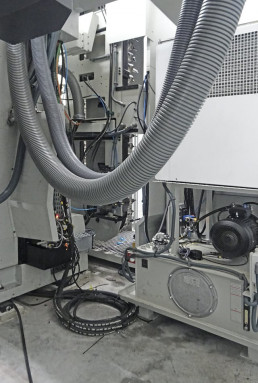

    • Kühlmittelschmiersystem: Der Austritt des Kühlschmierstoffes am Fräskopf erfolgt über Spüldüsen an der Werkzeugspindel und durch die Werkzeugmitte (IKZ) nach DIN 69871 Form AD
    • Haupttank (Volumen): 990 Liter
    • Hebetank/Transfertank(Volumen): 150 Liter Hochdruckpumpe Fabrikat Grundfoss und einer Förderleistung von 25l/min
    • Außenkühlung: 5 bar
    • Innenkühlung: 20 bar
    • Luftkühlung durch die Spindel

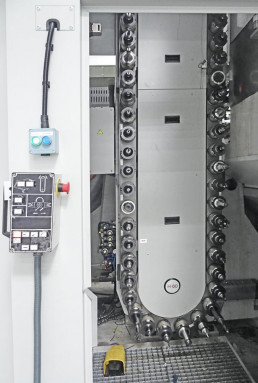

    • Werkzeugmagazin ATC 60 mit HSK 100-A Werkzeugaufnahmen: Ausführung des vorgenannten Werkzeugwechslers mit HSK 100-A Werkzeugaufnahmen DIN69893 anstatt ISO 50 nach DIN-69871 mit automatischem Reinigungssystem über Luftmesser und Bürsten vor bzw. nach jedem Werkzeugwechsel.
    • Späneförderer, zwei Längs- und ein Querförderer
